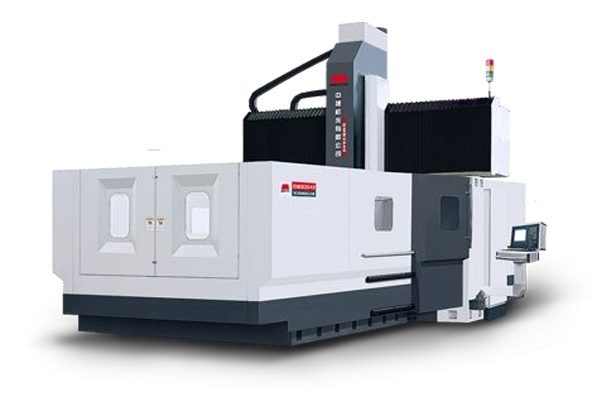

沈阳中捷一机龙门式五面镗铣加工中心GMB系列
您所在的位置:主页 > 铣削系列 > 龙门加工中心 >
龙门式五面镗铣加工中心GMB系列
    GMB1620 GMB1630 GMB1640
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台
工作台尺寸 mm 1600×2000 1600×3000 1600×4000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列两立柱间距离 mm 2100 2100 2100
沈阳机床龙门式五面镗铣加工中心GMB系列允许最大荷重 kg 8000 10000 12000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列T型槽尺寸 mm×N 22×9 22×9 22×9
沈阳中捷机床龙门式五面镗铣加工中心GMB系列加工范围
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台最大行程-X轴 mm 2200 3200 4200
沈阳中捷机床龙门式五面镗铣加工中心GMB系列滑鞍最大行程-Y轴 mm 2300 2300 2300
主轴箱最大行程-Z轴 mm 1000 1000 1000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列主轴端面至工作台面距离
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大 mm 1200 1200 1200
最小 mm 200 200 200
主轴
锥孔(7:24)   BT50 BT50 BT50
转数范围 r/min 40-6000 40-6000 40-6000
最大输出扭矩 N.m 1050/1435 1000/1228 1050/1435 1000/1228 1050/1435 1000/1228
沈阳中捷机床龙门式五面镗铣加工中心GMB系列主轴电机功率 kW 30/41 30/37 30/41 30/37 30/41 30/37
进给
切削进给速度范围 mm/min 1-8000 1-8000 1-8000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列快速移动
X轴 m/min 10 10 10
Y轴 m/min 10 10 10
Z轴 m/min 10 10 10
刀库
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀具长度 mm 300 300 300
形式   链条式 链条式 链条式
容量 N 32、40、50、60 32、40、50、60 32、40、50、60
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀盘直径
满刀 mm φ125 φ125 φ125
相邻空刀 mm φ225 φ225 φ225
换刀时间(刀对刀) S 6 6 6
最大刀具重量 kg 20 20 20
定位精度
执行标准 JB/T8771.4-1998
沈阳中捷机床龙门式五面镗铣加工中心GMB系列X轴 mm 0.030(0.020带光栅尺) 0.035(0.020带光栅尺) 0.040(0.025带光栅尺)
Y轴 mm 0.030(0.020带光栅尺) 0.030(0.020带光栅尺) 0.030(0.020带光栅尺)
Z轴 mm 0.020(0.010带光栅尺) 0.020(0.010带光栅尺) 0.020(0.010带光栅尺)
执行JIS标准 (JISB6330)
X轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
Y轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
Z轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
重复定位精度
执行标准 JB/T8771.4-1998
X轴 mm 0.018(0.012带光栅尺) 0.022(0.014带光栅尺) 0.026(0.016带光栅尺)
Y轴 mm 0.018(0.012带光栅尺) 0.018(0.012带光栅尺) 0.018(0.012带光栅尺)
Z轴 mm 0.012(0.006带光栅尺) 0.012(0.006带光栅尺) 0.012(0.006带光栅尺)
执行JIS标准 (JISB6330)
X轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Y轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Z轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
主机重量 kg 40000 46000 51000
电气总容量 KVA 89 96 89 96 89 96
数控系统   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
    GMB2030 GMB2040
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台尺寸 mm 2000×3000 2000×4000
两立柱间距离 mm 2500 2500
允许最大荷重 kg 12000 14000
T型槽尺寸 mm×N 22×11 22×11
沈阳中捷机床龙门式五面镗铣加工中心GMB系列加工范围
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台最大行程-X轴 mm 3200 4200
沈阳中捷机床龙门式五面镗铣加工中心GMB系列滑鞍最大行程-Y轴 mm 2700 2700
主轴箱最大行程-Z轴 mm 1000 1000
主轴端面至工作台面距离
最大 mm 1200 1200
最小 mm 200 200
主轴
沈阳中捷机床龙门式五面镗铣加工中心GMB系列锥孔(7:24)   BT50 BT50
转数范围 r/min 40-6000 40-6000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大输出扭矩 N.m 1050/435 1000/1228 1050/435 1000/1228
主轴电机功率 kW 30/41 30/37 30/41 30/37
沈阳中捷机床龙门式五面镗铣加工中心GMB系列进给
切削进给速度范围 mm/min 1-8000 1-8000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列快速移动
X轴 m/min 10 10
Y轴 m/min 10 10
Z轴 m/min 10 10
刀库
最大刀具长度 mm 300 300
形式   链条式 链条式
容量 N 32、40、50、60 32、40、50、60
最大刀盘直径
满刀 mm φ125 φ125
沈阳中捷机床龙门式五面镗铣加工中心GMB系列相邻空刀 mm φ225 φ225
沈阳中捷机床龙门式五面镗铣加工中心GMB系列换刀时间(刀对刀) S 6 6
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀具重量 kg 20 20
沈阳中捷机床龙门式五面镗铣加工中心GMB系列定位精度
沈阳中捷机床龙门式五面镗铣加工中心GMB系列执行标准 JB/T8771.4-1998
X轴 mm 0.035(0.020带光栅尺) 0.040(0.025带光栅尺)
Y轴 mm 0.030(0.020带光栅尺) 0.030(0.020带光栅尺)
Z轴 mm 0.020(0.010带光栅尺) 0.020(0.010带光栅尺)
执行JIS标准 (JISB6330)
X轴 mm ±0.005/300(±0.003/300 带光栅尺) ±0.005/300(±0.003/300 带光栅尺)
Y轴 mm ±0.005/300(±0.003/300 带光栅尺) ±0.005/300(±0.003/300 带光栅尺)
Z轴 mm ±0.005/300(±0.003/300 带光栅尺) ±0.005/300(±0.003/300 带光栅尺)
沈阳中捷机床龙门式五面镗铣加工中心GMB系列重复定位精度
沈阳中捷机床龙门式五面镗铣加工中心GMB系列执行标准 JB/T8771.4-1998
X轴 mm 0.022(0.014带光栅尺) 0.026(0.016带光栅尺)
Y轴 mm 0.018(0.012带光栅尺) 0.018(0.012带光栅尺)
Z轴 mm 0.012(0.006带光栅尺) 0.012(0.006带光栅尺)
执行JIS标准 (JISB6330)
X轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Y轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Z轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
主机重量 kg 57000 63000
电气总容量 KVA 89 96 89 103
数控系统   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
    GMB2540 GMB2550 GMB2560
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台
沈阳中捷机床龙门式五面镗铣加工中心GMB系列工作台尺寸 mm 2500×4000 2500×5000 2500×6000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列两立柱间距离 mm 3200 3200 3200
允许最大荷重 kg 18000 20000 22000
T型槽尺寸 mm×N 28×11 28×11 28×11
加工范围
工作台最大行程-X轴 mm 4200 5200 6200
滑鞍最大行程-Y轴 mm 3200 3200 3200
主轴箱最大行程-Z轴 mm 1000 1000 1000
主轴端面至工作台面距离
最大 mm 1200 1200 1200
最小 mm 200 200 200
主轴
锥孔(7:24)   BT50 BT50 BT50
转数范围 r/min 40-6000 40-6000 40-6000
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大输出扭矩 N.m 1050/1435 1000/1228 1050/1435 1000/1228 1050/1435 1000/1228
沈阳中捷机床龙门式五面镗铣加工中心GMB系列主轴电机功率 kW 30/41 30/37 30/41 30/37 30/41 30/37
进给
沈阳中捷机床龙门式五面镗铣加工中心GMB系列切削进给速度范围 mm/min 1-8000 1-8000 1-8000
快速移动
X轴 m/min 10 10 10
Y轴 m/min 10 10 10
Z轴 m/min 10 10 10
刀库
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀具长度 mm 300 300 300
形式   链条式 链条式 链条式
容量 N 32、40、50、60 32、40、50、60 32、40、50、60
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀盘直径
满刀 mm φ125 φ125 φ125
相邻空刀 mm φ225 φ225 φ225
沈阳中捷机床龙门式五面镗铣加工中心GMB系列换刀时间(刀对刀) S 6 6 6
沈阳中捷机床龙门式五面镗铣加工中心GMB系列最大刀具重量 kg 20 20 20
定位精度
执行标准 JB/T8771.4-1998
X轴 mm 0.040(0.025带光栅尺) 0.045(0.025带光栅尺) 0.045(0.025带光栅尺)
Y轴 mm 0.030(0.020带光栅尺) 0.035(0.020带光栅尺) 0.035(0.020带光栅尺)
Z轴 mm 0.020(0.010带光栅尺) 0.020(0.010带光栅尺) 0.020(0.010带光栅尺)
执行JIS标准 (JISB6330)
X轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
Y轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
沈阳中捷机床龙门式五面镗铣加工中心GMB系列Z轴 mm ±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
±0.005/300
(±0.003/300 带光栅尺)
沈阳中捷机床龙门式五面镗铣加工中心GMB系列重复定位精度
沈阳中捷机床龙门式五面镗铣加工中心GMB系列执行标准 JB/T8771.4-1998
X轴 mm 0.026(0.016带光栅尺) 0.030(0.020带光栅尺) 0.030(0.020带光栅尺)
Y轴 mm 0.022(0.014带光栅尺) 0.022(0.014带光栅尺) 0.022(0.014带光栅尺)
Z轴 mm 0.012(0.006带光栅尺) 0.012(0.006带光栅尺) 0.012(0.006带光栅尺)
沈阳中捷机床龙门式五面镗铣加工中心GMB系列执行JIS标准 (JISB6330)
X轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Y轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
Z轴 mm ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺) ±0.003(±0.002 带光栅尺)
主机重量 kg 73000 80000 88000
电气总容量 KVA 89 103 89 103 89 103
数控系统   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
